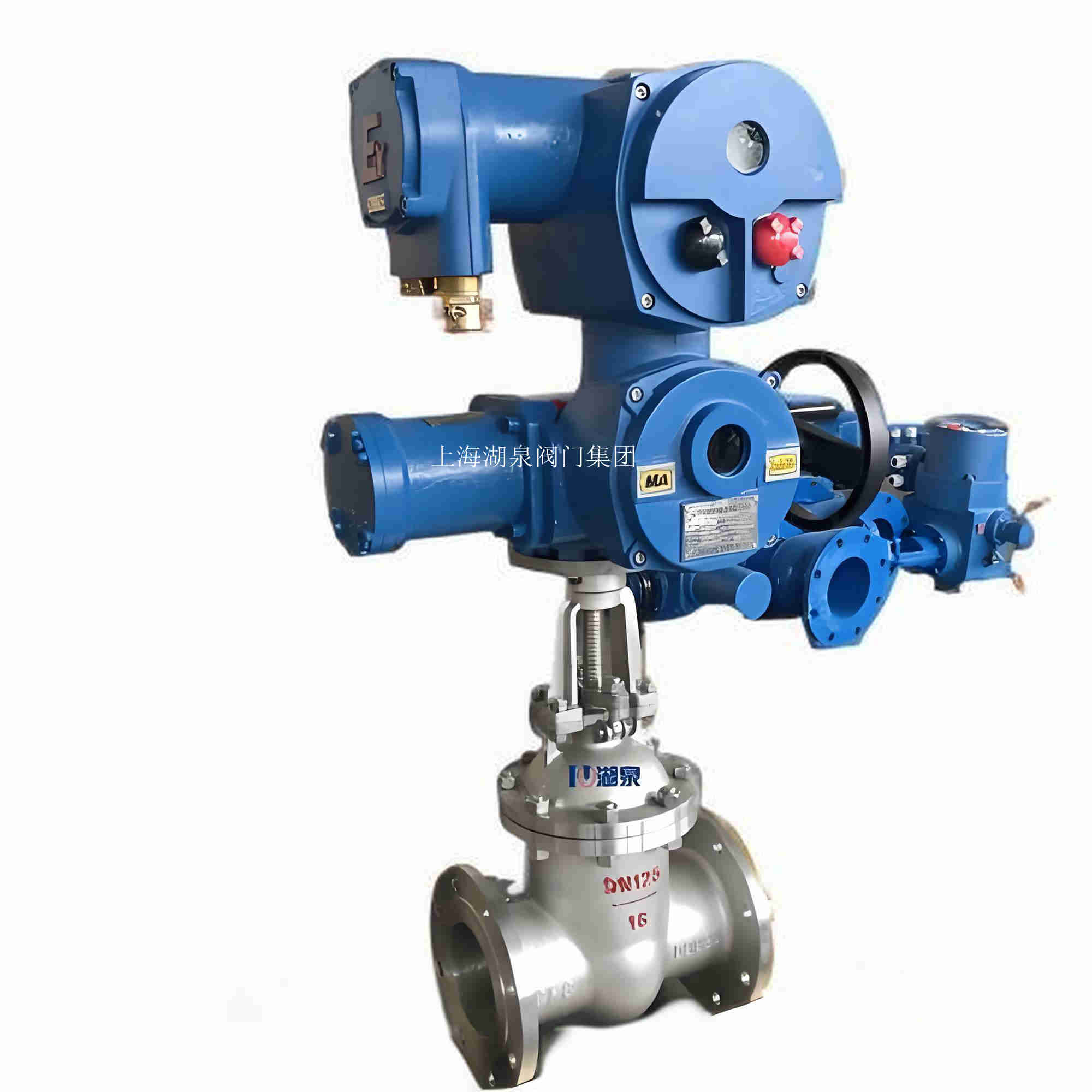

ZJK941H-40C DN100一體式電動閘閥是一款專為煤礦井下嚴苛環境設計的智能控制閥門。該產品集成了礦用隔爆兼本質安全型電氣控制單元與高性能閘閥本體，旨在滿足煤礦排水、供水等管道系統的安全、可靠通斷與流量調節需求。‌

產品概述與核心資質

該閥門型號為ZJK941H-40C，公稱通徑DN100，公稱壓力PN4.0MPa（40公斤級）。其核心特征在于具備“礦用隔爆兼本安型”雙重防爆認證，并持有煤礦安全產品必需的“MA”（煤安）證書，是準入煤礦井下使用的強制性安全資質。‌ 閥門采用一體式設計，將電動執行機構與閥體緊湊集成，適用于AC380V、AC660V或AC1140V等煤礦常見電源電壓。‌

設計與性能參數

‌結構設計與材料‌
閥門采用法蘭連接形式，結構類型為直通式。閥體主要材質可選鑄鋼（如WCB）或不銹鋼（304/304L/316/316L等），以滿足不同介質和腐蝕性環境要求。‌密封形式為硬密封，密封副通常采用鈷鉻鎢硬質合金堆焊，具備高硬度、耐磨、抗擦傷及耐腐蝕特性，壽命長。‌ 閥桿經調質及表面氮化處理，同樣具有優異的抗腐蝕和耐磨性能。‌

‌關鍵性能參數‌

• ‌適用介質‌：水、蒸汽、油品等。‌
• ‌工作溫度‌：≤425℃。‌
• ‌壓力范圍‌：PN1.0~16.0MPa。‌
• ‌防爆等級‌：ExdIMb（煤礦防爆等級）。‌
• ‌防護等級‌：IP67（部分信息提及IP55或IP68）。‌
• ‌控制類型‌：支持開關型、調節型及智能控制型。‌

智能控制與功能特性

‌控制與通訊‌
該閥門配備智能一體化電動裝置，可實現就地操作、遠程控制、PLC聯動及智能調節。控制箱通常為隔爆型（如KXBC型）。‌其智能控制功能包括：

• ‌信號接口‌：可接收和輸出4-20mA DC標準信號，用于閥位反饋與遠程調節。‌
• ‌通訊接口‌：部分型號支持RS-485通訊接口，便于集成到更高級的自動化監控系統中。‌
• ‌操作模式‌：設有現場/遠程控制轉換功能。按鈕盒提供現場開、關操作，盒蓋關閉時自動切換至遠程控制模式。‌

‌安全與保護功能‌
設計充分考慮井下安全：

• ‌防爆設計‌：電氣部分完全符合GB3836.1等防爆標準，適用于存在爆炸性氣體混合物的環境。‌
• ‌多重保護‌：電動裝置集成轉矩控制、行程控制機構，具備過力矩保護、過熱保護及行程自動斷電等功能，防止設備因過載或誤操作損壞。‌
• ‌本質安全‌：“本安型”設計確保在正常或故障狀態下，電氣回路能量不足以引燃爆炸性環境。‌

應用場景與安裝維護

‌主要應用‌
該閥門主要用于煤礦井下排水管路、供水系統及其他介質輸送管道的開關控制與流量調節。‌

‌安裝與維護要點‌

• ‌安裝位置‌：可安裝于管道任何位置。‌
• ‌調試注意‌：初次安裝調試時，需手動將閥門開啟至約半開位置，以驗證電機相序，防止因接線錯誤導致設備損壞。‌
• ‌售后服務‌：制造商通常提供質保期（如12個月）及“三包”（包退、包換、包修）服務，并配有專業技術支持。‌

型號關聯與選購參考

市場上存在緊密關聯的型號，如MZ941H/W-C/P，其技術規格與ZJK941H-40C高度相似。‌ 用戶在選購時需明確需求：公稱通徑（DN100）、壓力等級（40C）、防爆類型（隔爆兼本安）、控制方式（開關/調節/智能）以及是否需通訊接口（如485）。價格因配置、材質、采購數量及供應商而異。‌
