渦輪蝶閥D371X-16C\DN80（WCB 閥體+304 不銹鋼閥板）

[ 2026-01-30 ]

渦輪蝶閥D371X-16C\DN80（WCB 閥體+304 不銹鋼閥板）是一種廣泛應用于工業管道系統中的高性能閥門設備，具有結構緊湊、操作靈活、密封性能優良等特點。該型號渦輪蝶閥采用符合國家標準的材質和先進的制造工藝，可有效滿足不同工況下的流體控制需求。其閥體材質為WCB（碳鋼），具有優異的機械性能，能夠承受高溫、高壓及惡劣環境的挑戰；閥板則采用304不銹鋼制成，具備耐腐蝕性強、化學穩定性高等優勢，能夠在輸送腐蝕性介質時確保使用壽命和穩定性。

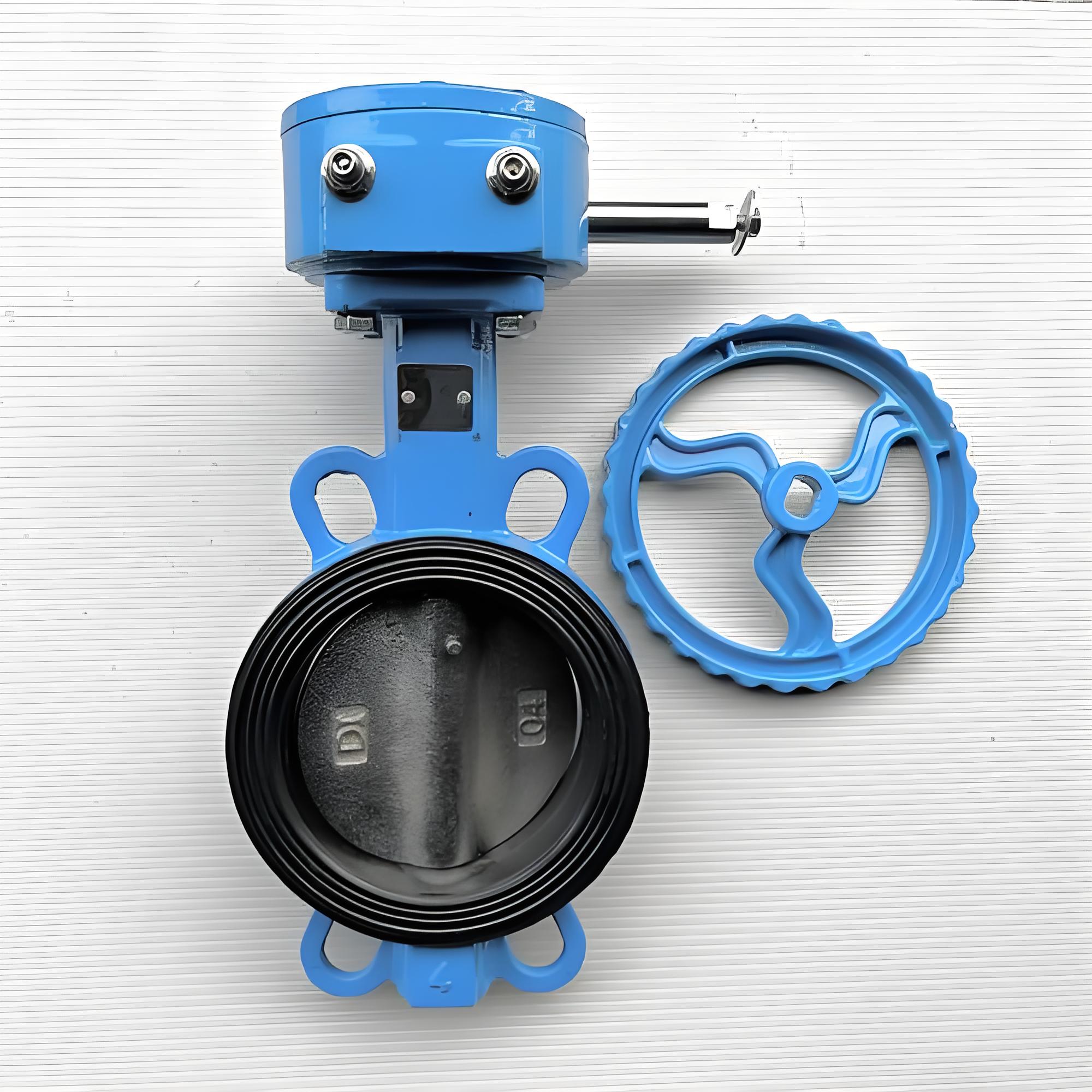

該渦輪蝶閥屬于中心線結構設計，通過渦輪裝置進行操作。渦輪驅動結構不僅能夠提高操作效率，還能夠顯著降低人工操作的力矩需求，適合在中小口徑管道中使用。同時，其密封結構采用橡膠材質，無論是軟密封還是硬密封形式，都能保證在不同工作條件下的密封性能，從而有效避免泄漏問題。

結構設計優勢

‌緊湊輕便‌：體積比同類閥門小30%-50%，重量輕（如DN300對夾式僅80kg），節省安裝空間。‌‌

‌安裝靈活‌：支持法蘭、對夾、焊接等多種連接方式，適應水平或垂直管道布局。‌‌

‌維護簡便‌：零部件少，密封件可在線更換，降低維護成本。‌‌

性能與可靠性

‌密封性能‌：

軟密封（橡膠/PTFE）：實現零泄漏（符合ANSI Class VI標準），適用于水、燃氣等清潔介質。‌‌

硬密封（金屬合金）：耐高溫（≤600℃）高壓（PN40），適應蒸汽、礦漿等惡劣工況。‌‌

‌流體效率‌：

流阻系數≤0.3（僅為閘閥的1/3-1/5），降低系統能耗。‌‌

蝶板流線型設計減少壓損，節能效果顯著。‌‌

‌耐腐蝕性‌：

不銹鋼閥體及襯氟層（PTFE/PFA）抵抗酸、堿、鹽腐蝕，壽命達8-10年。‌‌

適用介質包括水、空氣、弱酸堿及高溫煙氣（-30℃~350℃）。‌‌

D371X-16C\DN80渦輪蝶閥適用于液體、氣體以及部分顆粒介質的流量控制，廣泛用于石油、化工、電力、供水及污水處理等領域。DN80表示該閥門的公稱通徑為80mm，可滿足中小型管道的流量需求。16C表示該閥門的設計壓力等級為1.6MPa，能夠承受中壓系統的工作環境。渦輪驅動機構使得操作更加便捷，即使在較高壓力下也能輕松實現啟閉功能。
