電動開關閥門Q941Y-16P產品技術參數

[ 2021-11-12 ]

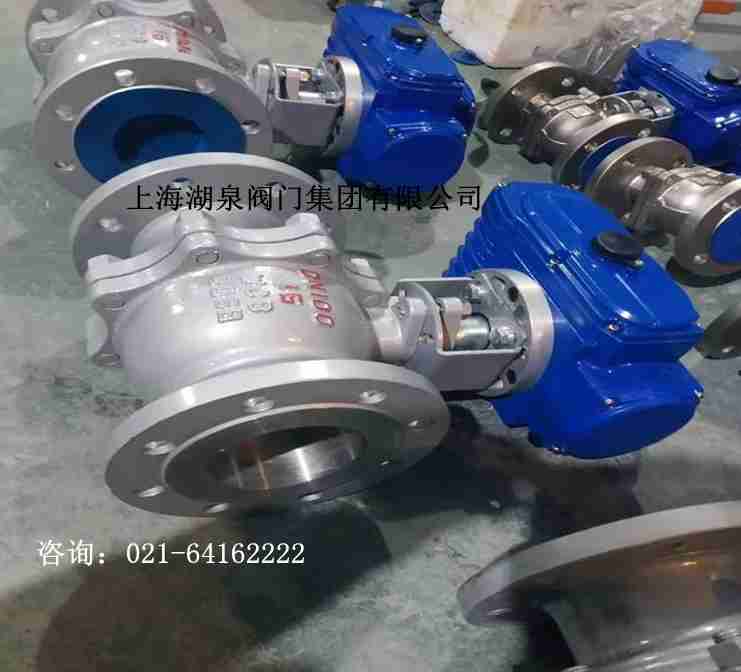

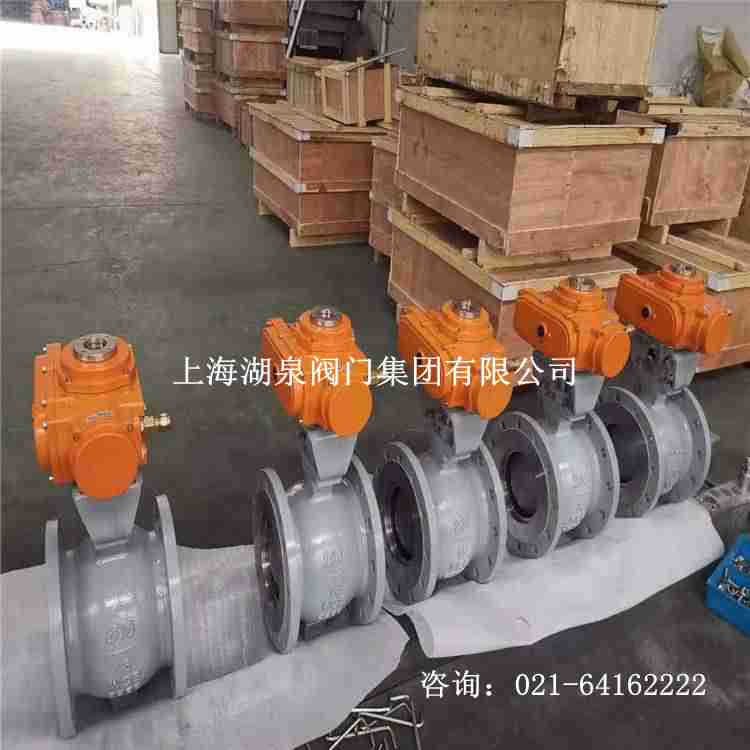

上海湖泉閥門集團有限公司生產電動開關閥門Q941Y-16P，咨詢 021-64162222 ：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。湖泉閥門廠家Q941F、Q941Y 型 PN16~PN63 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。

電動開關閥門Q941Y-16P產品技術參數

PN16～PN64性能參數
型號	PN	工作壓力 MPa	適用溫度 ℃	適用介質
Q941Y-16C	16	1.6	≤ 425	水、氣、油含顆粒介質
Q941Y-25C	25	2.5
Q941Y-40C	40	4
Q941F-16P	16	1.6	≤ 180	硝酸類
Q941F-25P	25	2.5
Q941F-40P	40	4
Q941Y-16P	16	1.6	≤ 450	水、氣、油含顆粒介質
Q941Y-25P	25	2.5
Q941Y-40P	40	4
Q941Y-16R	16	1.6	≤ 450	水、氣、油含顆粒介質
Q941Y-25R	25	2.5
Q941Y-40R	40	4

Q941H/Y電動開關閥門Q941Y-16P產品技術參數電動高溫球閥采用金屬硬密封結構，溫度可承受550ºC，球閥與執行機構的連接采用直連方式，電動執行器內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。可根據用戶要求配置不同型號電子式電動執行機構。

電動開關閥門Q941Y-16P產品主要零部件材料

PN16～PN64零部件材料
型號	材料
	閥體	閥桿	密封面	填料
Q941F-16C	WCB	2Cr13	PTFE、增強 PTFE	PTFE
Q941F-25C		304
Q941F-40C		316
Q941Y-16C		1Cr18Ni9Ti	金屬堆焊鈷基	柔性石墨
Q941Y-25C		1Cr18Ni12Mo2Ti
Q941Y-40C
Q941F-16P	CF8	304	PTFE、增強 PTFE	PTFE
Q941F-25P
Q941F-40P
Q941Y-16P			金屬堆焊鈷基	柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R	CF8M	316	PTFE、增強 PTFE	PTFE
Q941F-25R
Q941F-40R
Q941Y-16R			金屬堆焊鈷基	柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I	合金鋼	不銹鋼	—	—
Q941F-25I
Q941F-40I
Q941F-64I

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ941M/F-16C	1.6	2.4	1.8	-28～+300(M/F)	導熱油、水、蒸汽、氣體、油品等非腐蝕性介質
QJ941M/F-25C	2.5	3.8	2.8	-28～+300(PPN)	導熱油、水、蒸汽、氣體、油品等非腐蝕性介質

公稱通徑D（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Cv		32	43	78	90	160	250	360	610	1120	1850	2950	3700
公稱壓力PN（MPa）		1.6、2.5、4.0、6.4
流量特性		近似等百分比（參見典型曲線圖）、直線性、快開特性
閥板轉角（度）		0°～90°
允許泄漏量等級		軟密封：零泄露硬密封：≤10--5額定流量系數
執行器型號		HL、3810R、PSQ HQ或QB型
作用形式		開關型、智能調節型、（隔爆型）
電源電壓		AC220V 50Hz或AC380V 50Hz
調節型	輸入信號	0～10mA、4～10mA 、1-5VDC
	輸入信號	0～10mA、4～10mA 、1-5VDC
	基本誤差	≤±1.5%
	回差	≤1.5%
	死區	≤0.3%
	可調節比	250:1							300:1
開關型	電源電壓	AC220V/AC380V/AC110V
	反饋信號	有源觸點信號、無源觸點信號（可選）
